ชุดหัวแร้งอัจฉริยะ - CV-5200 Series

CV-5200 Series-ระบบซ่อมแซมการเชื่อมอัจฉริยะ

สถานีเชื่อมอัจฉริยะที่สามารถตรวจสอบผลการเชื่อมได้
สถานีเชื่อม Metcal ใช้เทคโนโลยี SmartHeat ที่เป็นผู้นำในอุตสาหกรรมการเชื่อมมานานถึง 35 ปี เทคโนโลยีการทำความร้อนอัจฉริยะ หมายถึง การส่งพลังงานความร้อนไปยังจุดเชื่อมได้อย่างรวดเร็วตามความต้องการ หัวแร็พในเครื่องมือมีองค์ประกอบการทำความร้อนที่ปรับตัวเองได้เพื่อให้ความร้อนที่เหมาะสมกับจุดเชื่อม ซึ่งไม่จำเป็นต้องปรับเทียบ ทำให้กระบวนการเชื่อมเป็นไปอย่างรวดเร็ว ปลอดภัย และสามารถทำซ้ำได้

เพื่อเปลี่ยนแปลงวิธีที่อุตสาหกรรมพึ่งพาการตรวจสอบด้วยตามองเพื่อประเมินคุณภาพการเชื่อม ทาง Metcal ได้พัฒนาวิธีที่ดีกว่า... นั่นคือ เทคโนโลยีการตรวจสอบผลการเชื่อม (CV)

• ความหนาของสารประกอบโลหะ (IMC) มีความสำคัญต่อการก่อตัวของจุดเชื่อม เทคโนโลยีการตรวจสอบผลการเชื่อม (CV) ประเมินคุณภาพของจุดเชื่อมโดยการคำนวณการก่อตัวของสารประกอบโลหะระหว่างกัน และให้ข้อเสนอแนะแบบวงจรปิดแก่ผู้ปฏิบัติงาน
• CV ใช้ LED วงแหวนที่ติดตั้งบนด้ามเพื่อให้ข้อเสนอแนะแก่ผู้ปฏิบัติงาน โดยทำหน้าที่ในการประเมินคุณภาพการเชื่อมแทนการตัดสินใจของผู้ปฏิบัติงาน ซึ่งช่วยลดความจำเป็นในการตัดสินใจแบบตามอำเภอใจเกี่ยวกับคุณภาพการเชื่อม
• CV ขยายขีดความสามารถของผู้ปฏิบัติงานในการประเมินคุณภาพโดยการนำวิธีการที่เป็นกลางมาใช้ในการประเมินคุณภาพของจุดเชื่อม ระบบนี้ใช้วิธีการที่เป็นกลางเพื่อให้กระบวนการเชื่อมมีความสามารถในการทำซ้ำได้ และให้มาตรฐานที่สามารถวัดได้สำหรับกระบวนการเชื่อม

ประโยชน์และคุณสมบัติ

• เทคโนโลยีการทำความร้อนอัจฉริยะที่สามารถทำความร้อนตามความต้องการ
• เทคโนโลยีการตรวจสอบประสิทธิภาพการก่อตัวของโลหะผสมอินเตอร์เมทัลลิก (IMC) ที่จดสิทธิบัตรแล้ว (CV)
• หน้าจอสัมผัสขนาด 2.8 นิ้ว
• มีอินเทอร์เฟซสำหรับการสื่อสารที่สามารถใช้ในการติดตามข้อมูลกระบวนการและอัปเกรดเฟิร์มแวร์
• กำลังไฟสามารถรวบรวมได้โดยมิเตอร์วัดกำลังไฟในตัว และสร้างเป็นกราฟกำลังไฟบนหน้าจอ LCD โดยสามารถเลือกได้ว่าจะให้แสดงอุณหภูมิของหัวแร้งที่แม่นยำหรือไม่
• เทคโนโลยีชิปในตัวหัวแร้งที่ได้รับการจดสิทธิบัตร
  • การสื่อสารสองทางที่อยู่ในลูปไม่มีที่สิ้นสุด
  • การจัดเก็บและบันทึกข้อมูลหัวแร้ง
  • ให้ข้อมูลที่สามารถติดตามได้
  • เมื่อใช้หัวแร้งที่ไม่ตรงตามข้อกำหนด ระบบจะทำการป้องกันตัวเอง
  • สามารถทำงานร่วมกับระบบพลังงานหลักของ MX ได้
• ฟังก์ชันการป้องกันด้วยรหัสผ่าน

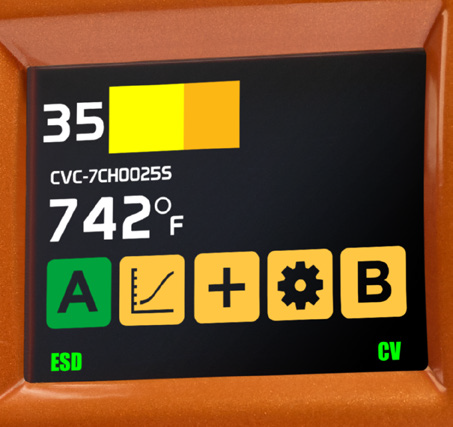

เมื่อการเชื่อมต่อดี ไฟ LED บนด้ามจับจะส่งสัญญาณไปยังผู้ใช้งาน	อุณหภูมิของหัวแร้งที่แสดงบนหน้าจอขนาดใหญ่

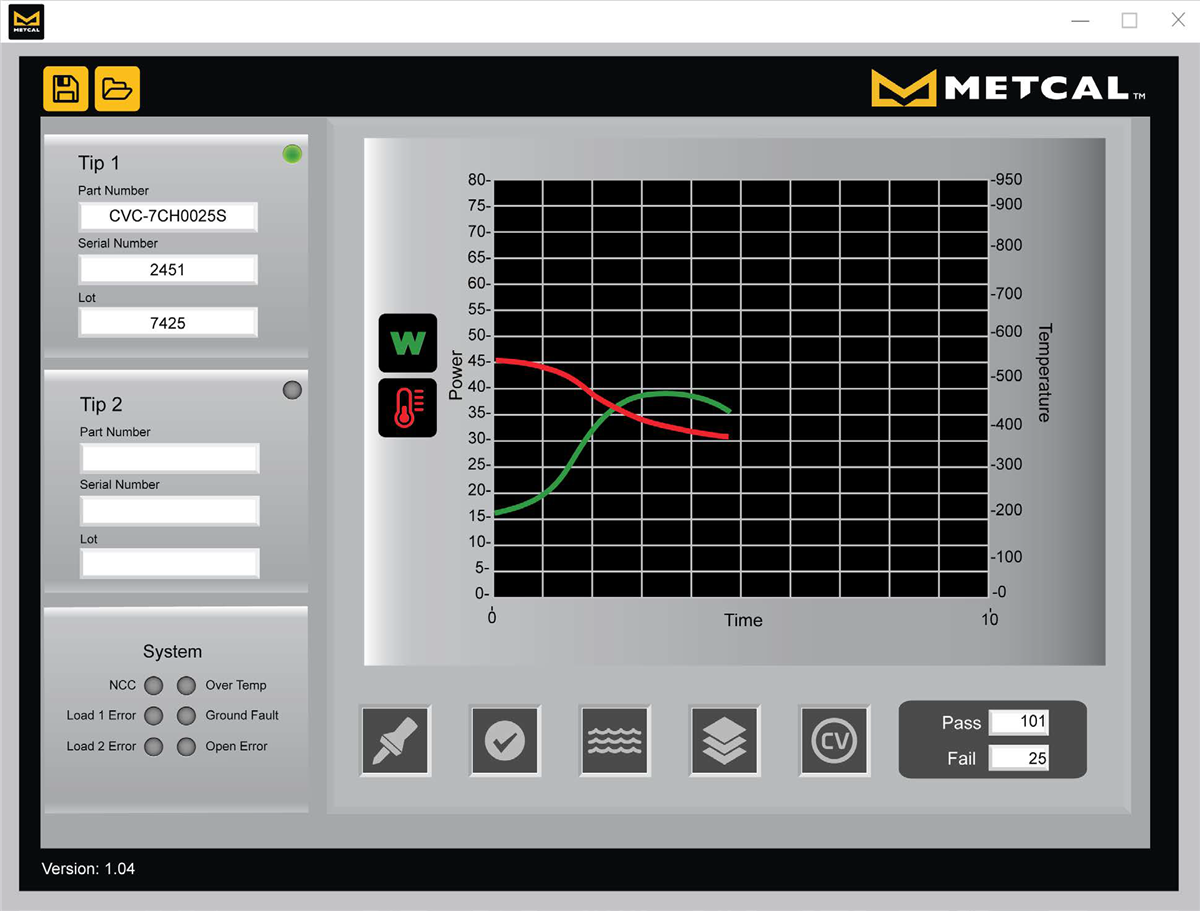

ซอฟต์แวร์การตรวจสอบ CV

การใช้หัวแร้งอัจฉริยะที่สามารถตรวจสอบผลการเชื่อมได้และซอฟต์แวร์ตรวจสอบ CV-5000 สามารถเพิ่มความสามารถในการติดตามกระบวนการเชื่อมและสร้างเกณฑ์มาตรฐานด้านประสิทธิภาพได้
การใช้เทคโนโลยีการเชื่อมที่สามารถตรวจสอบได้ที่เราเป็นเจ้าของสิทธิบัตร และการเชื่อมต่อกับพอร์ตการสื่อสารของเครื่อง ซอฟต์แวร์ CV จะช่วยให้คุณได้รับข้อมูลกระบวนการเชื่อมของแต่ละจุดที่อิงตามเวลา
คุณจะสามารถรับข้อมูลดังต่อไปนี้:

• แรงม้าที่ต้องการ
• อุณหภูมิของหัวแร้ง
• ระยะเวลาในการเชื่อม
• การเกิดสารประกอบระหว่างโลหะ (IMC Formation)*

* Metcal อย่างเดียว

คำอธิบายโดยละเอียด

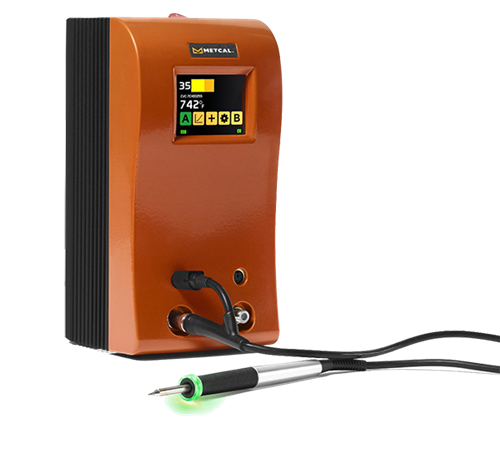

CV-5210 ระบบการเชื่อมอัจฉริยะแบบสองตำแหน่ง

การตั้งค่าของระบบประกอบด้วย:

• เครื่องพลังงานหลัก CV
• CV-H1-AV รวมด้ามจับการเชื่อมขั้นสูงที่มีแถบไฟ LED*
• ขาตั้งด้ามจับ MX-W1AV ที่ช่วยยืดอายุการใช้งานของหัวแร้ง*

ใช้ร่วมกับหัวแร้ง: CVC Series /SMC Series

* สามารถสั่งซื้อแยกได้

สเปคทางเทคนิค

อุณหภูมิในการทำงาน	10 ถึง 40℃
อุณหภูมิสูงสุดของภายนอก	55℃
แรงดันไฟฟ้าขาเข้า	100~240VAC, ติดตั้งสายดิน
ความถี่การรับข้อมูล	50/60 Hz
กำลังไฟ	125W
กำลังไฟส่งออก	สูงสุด 80W
ความถี่การส่งข้อมูล	13.56 Hz
วิธีการทําความร้อน	การเหนี่ยวนำแม่เหล็กไฟฟ้า
แสดงผล	หน้าจอสัมผัสสี TFT LCD ขนาด 2.8 นิ้ว
ความละเอียด	320 X 240 RGB
ขนาด	2.8" (แนวทแยง)
พื้นที่ที่มีประสิทธิภาพ	43.20 X 57.60 MM
อินเทอร์เฟซการสื่อสาร	1 อินเทอร์เฟซ
รูปแบบอินเทอร์เฟซการสื่อสาร	USB
ขนาดโฮสต์แหล่งจ่ายไฟ: WxDxH (MM)	121 x 130 x 235 MM
น้ำหนักโฮสต์ของแหล่งจ่ายไฟ (KG)	3.35 KGS
ใบรับรอง	CE TUV
แรงดันไฟฟ้าของหัวแร้งเมื่อเทียบกับพื้น	<2mV
ความต้านทานไฟฟ้าของหัวแร้งเมื่อเทียบกับพื้น	<2ohms
ความเสถียรของอุณหภูมิเมื่อไม่ได้ใช้งาน	ในสภาพอากาศที่ไม่เคลื่อนไหวจะมีค่าความเบี่ยงเบน ± 1.1℃
ความแม่นยำด้านอุณหภูมิของหัวแร้ง	ตรงตามหรือสูงกว่ามาตรฐาน IPC-J-STD-001
ความยาวของสายด้ามจับ	ยาว=183 มม. (72 นิ้ว), กันไฟ, ป้องกันไฟฟ้าสถิต
ขั้วเชื่อมต่อด้ามจับ
ขั้วเชื่อมต่อความถี่วิทยุ	ขั้วต่อพลังงานแบบ F
ขั้วต่อพลังงาน LED	ขั้วต่อ DIN 6 พิน
การทำงาน	ทำงานได้ทั้งช่องสัญญาณเดียวหรือช่องสัญญาณคู่แบบไดนามิก
การอัปเกรดเฟิร์มแวร์	การอัปเกรดเฟิร์มแวร์ผ่านพอร์ต USB ของหน่วยพลังงานหลักที่เชื่อมต่อกับคอมพิวเตอร์

---
