ชุดหัวแร้ง (หัวแหนบ) - MFR-1100

MFR-1100 Series ระบบเชื่อมและซ่อมบำรุงแบบเอาต์พุตเดี่ยว

MFR-1100 เป็นแบบเอาต์พุตเดี่ยว ถูกออกแบบมาเพื่อลดเวลาในการฝึกอบรมให้เหลือน้อยที่สุด เพิ่มประสิทธิภาพในการแก้ปัญหา และยกระดับการผลิตให้สูงขึ้น
Series นี้ ออกแบบมาอย่างกะทัดรัดและมีฟังก์ชันหลากหลาย สามารถใช้งานร่วมกับหัวแร้งบัดกรีหรือด้ามคีมได้ นอกจากนี้ ในชุดอัปเกรดยังมีตัวเลือกการบัดกรีด้วยแรงดันอัดอากาศในโรงงานอีกด้วย

  คุณสมบัติและประโยชน์หลัก
  • เทคโนโลยี SmartHeat® มอบพลังงานที่ยอดเยี่ยมสำหรับการใช้งานที่ต้องการพลังงานความร้อนสูง
  • รองรับการทำงานทั้งแบบช่องสัญญาณเดี่ยวหรือช่องสัญญาณคู่ ช่วยให้สามารถใช้ด้ามจับหนึ่งหรือสองอันพร้อมกันได้
  • มีด้ามจับให้เลือก 5 แบบ เพิ่มความยืดหยุ่นในการใช้งานบัดกรี, การถอดบัดกรี (ในชุดอัปเกรด), และการซ่อมแซมในระบบเดียวกัน
  • ด้ามจับแต่ละแบบมีชุดหัวแร้งบัดกรีที่หลากหลายเพื่อให้มีความยืดหยุ่นสูงสุด
  • ด้ามจับออกแบบตามหลักสรีรศาสตร์ เพื่อความปลอดภัยและความสะดวกสบายของผู้ใช้งาน
​

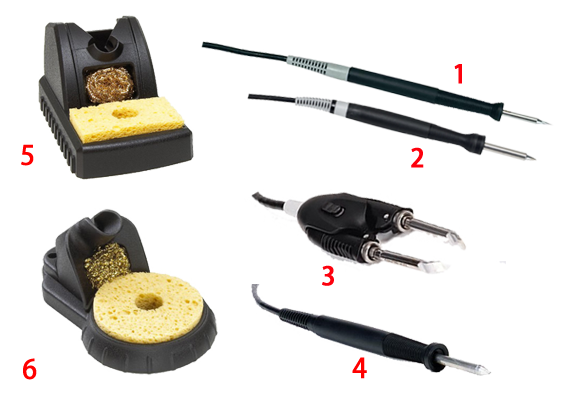

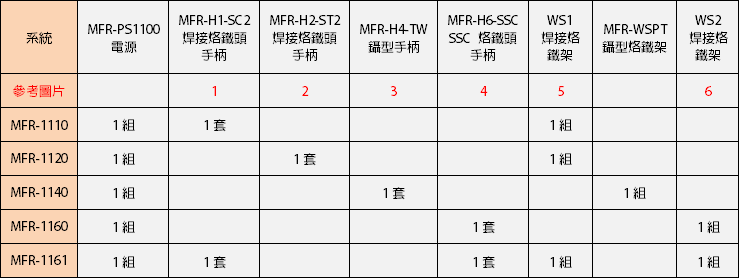

  การกำหนดค่าระบบ

หมายเหตุ: MFR-1160 แทนที่ระบบบัดกรี Metcal SP200. ด้ามจับ MFR-H6-SSC รองรับหัวแร้ง SSC แบบเดียวกัน


คำอธิบายโดยละเอียด

  MFR-1110 ระบบเชื่อมและซ่อมบำรุงแบบเอาต์พุตเดี่ยว

การติดตั้งพื้นฐานประกอบด้วย:

  • MFR-PS1100 เครื่องหลัก
  • MFR-H1-SC2 ด้ามจับหัวบัดกรี
  • WS1 ขาตั้งหัวบัดกรี

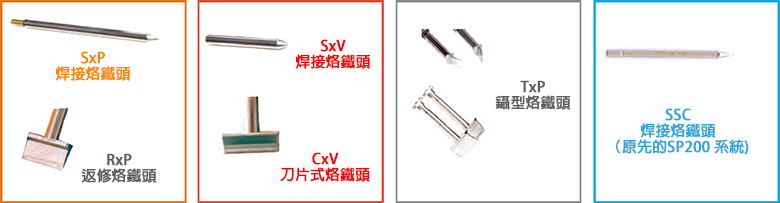

เหมาะกับหัวแร้ง : SxP Series หัวบัดกรีสำหรับการบัดกรีและซ่อมแซม/ RxP Series หัวบัดกรีสำหรับการซ่อมแซม

  MFR-1120 ระบบเชื่อมและซ่อมบำรุงแบบเอาต์พุตเดี่ยว

การติดตั้งพื้นฐานประกอบด้วย:

  • MFR-PS1100 เครื่องหลัก
  • MFR-H2-ST2 ด้ามจับหัวบัดกรี
  • WS1 ขาตั้งหัวบัดกรี

เหมาะกับหัวแร้ง : SxV Series หัวแร้ง/ CxV Series หัวแร้งแบบใบมีด ​

  MFR-1140 ระบบเชื่อมและซ่อมบำรุงแบบเอาต์พุตเดี่ยว

การติดตั้งพื้นฐานประกอบด้วย:

  • MFR-PS1100 เครื่องหลัก
  • MFR-H4-TW ด้ามจับแบบคีม
  • MFR-WSPT ขาตั้งด้ามจับแบบคีม

เหมาะกับหัวแร้ง : TxP Series หัวบัดกรีแบบคีม

  MFR-1160 ระบบเชื่อมและซ่อมบำรุงแบบเอาต์พุตเดี่ยว

การติดตั้งพื้นฐานประกอบด้วย:

  • MFR-PS1100 เครื่องหลัก
  • MFR-H6-SSC SSC ด้ามจับหัวบัดกรี
  • WS2 ขาตั้งหัวบัดกรี

เหมาะกับหัวแร้ง : SSC Series หัวบัดกรี

  MFR-1161 ระบบเชื่อมและซ่อมบำรุงแบบเอาต์พุตเดี่ยว

การติดตั้งพื้นฐานประกอบด้วย:

  • MFR-PS1100 เครื่องหลัก
  • MFR-H1-SC2 ด้ามจับหัวบัดกรี
  • MFR-H6-SSC SSC ด้ามจับหัวบัดกรี
  • WS1 ขาตั้งหัวบัดกรี (เหมาะสำหรับด้ามจับ MFR-H1-SC2)
  • WS2 ขาตั้งหัวบัดกรี (เหมาะสำหรับด้ามจับ PS-HC3)

​เหมาะกับหัวแร้ง : SSC Series หัวบัดกรี/ SxP Series หัวบัดกรีสำหรับการบัดกรีและซ่อมแซม

MFR-1100 ข้อมูลสเปค
อุณหภูมิในการทำงาน 10 - 40°C (50°F - 104°F)
อุณหภูมิสูงสุดภายนอก 55°C (131°F)
แรงดันไฟฟ้าขาเข้า 100 - 240 VAC
การใช้พลังงาน สูงสุด 70W
ความถี่ของไฟขาเข้า 50/60 Hz，ติดสายดิน *
กำลังไฟฟ้าส่งออก ที่ 22°C คือ 60 วัตต์ (การออกพลังงานคู่) *
ความถี่ของการส่งออก 450 KHz
สายไฟ (3 ขา) 183 เซนติเมตร 18/3 SJT
ขนาด (กว้าง x เส้นผ่าศูนย์กลาง x สูง) 90mm (3.5") x 142mm (5.6") x 197mm (7.8")
น้ำหนัก 2.3 kg (5.05ปอนด์)
ความต้านทานผิว 105-109 Ohms
ใบรับรอง cTUVus, CE
ความต่างศักย์ระหว่างหัวบัดกรีกับระบบกราวด์ < 2mV RMS
ความต้านทานระหว่างหัวบัดกรีกับกราวด์ < 2 ohms
ความเสถียรของอุณหภูมิเมื่อไม่ใช้งาน ในอากาศนิ่ง ± 1.1°C (2°F)
ความยาวสายของด้ามจับชุดไส้ความร้อน ยาว 122 ซม. - ป้องกันการไหม้ และได้รับการรับรองความปลอดภัยในการป้องกันไฟฟ้าสถิต (ESD)
หัวเชื่อมด้ามจับ ขั้วต่อ DIN แบบกลม 8 ขา
ขนาดของที่วางหัวแร้ง (กว้าง x เส้นผ่านศูนย์กลาง x สูง) 100 mm (4") x 200 mm (8") x 100 mm (4")
น้ำหนักของขาตั้งหัวบัดกรี 0.69 kg (1.51ปอนด์)
* หมายถึงเทคโนโลยี RF SmartHeat® ให้พลังงานที่สูงกว่า
