ชุดหัวแร้ง - MX-500 Series

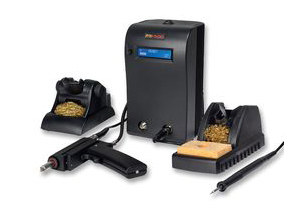

MX-500 ระบบบัดกรี การถอดบัดกรี และซ่อมแซมแบบสลับเอาต์พุตคู่

ระบบบัดกรีและซ่อมแซม MX-500 ของ Metcal ได้รับการออกแบบใหม่ โดยเพิ่มฟังก์ชันล่าสุดและปรับโฉมใหม่ให้กับเครื่องมือบัดกรีแบบตั้งโต๊ะ ระบบนี้ใช้เทคโนโลยี smartheat® หัวบัดกรีมีเครื่องทำความร้อนที่ปรับอุณหภูมิได้เอง ซึ่งสามารถ "รับรู้" อุณหภูมิและรักษาอุณหภูมิที่ตั้งไว้โดยไม่เปลี่ยนแปลง เพื่อยืดอายุการใช้งานของหัวบัดกรี อุณหภูมิของหัวบัดกรีถูกกำหนดโดยคุณสมบัติทางโลหะของเครื่องทำความร้อนเอง โดยไม่จำเป็นต้องปรับเปลี่ยนภายนอกหรือใช้อุปกรณ์ตั้งค่าใด ๆ MX-500 ยังคงฟังก์ชันการทำงานแบบสองช่องและ 40 วัตต์ แต่ได้เพิ่มฟังก์ชันใหม่จำนวนมาก

เครื่องบ่งชี้กำลังไฟฟ้าที่ติดตั้งภายในสามารถแสดงกำลังไฟที่ใช้ของหัวบัดกรีได้ทั้งในรูปแบบกราฟิกและตัวเลข
โหมดประหยัดพลังงานที่ผู้ใช้สามารถปรับแต่งได้โดยเวลาที่สามารถตั้งค่าในโหมดประหยัดพลังงานอยู่ในช่วง 10 ถึง 120 นาที
การหยุดชะงักจากข้อบกพร่องการเชื่อมต่อกราวด์: ตัวตรวจจับกราวด์แบบกระแสสลับนี้สามารถตรวจจับข้อบกพร่องการเชื่อมต่อกราวด์ในสายไฟและจะแจ้งเตือนผู้ปฏิบัติงานทันทีพร้อมกับปิดระบบ ระบบ MX-500 จะสามารถเริ่มทำงานใหม่ได้เฉพาะเมื่อการเชื่อมต่อกราวด์ได้รับการซ่อมแซมแล้วเท่านั้น จากนั้นจึงกลับมาดำเนินการบัดกรีได้
แหล่งจ่ายไฟอเนกประสงค์ สามารถตรวจจับแรงดันไฟฟ้าของสายไฟอัตโนมัติและทำการปรับเปลี่ยนตามความเหมาะสม เพื่อให้สามารถใช้งานได้ทั่วโลกโดยไม่ต้องใช้ตัวแปลงหรือเปลี่ยนแปลงประสิทธิภาพการทำงาน
สามารถใช้งานร่วมกับชุดอัปเกรด MX, หัวแร้ง, ด้ามจับ, และอุปกรณ์เสริม ทั้งที่มีอยู่และรุ่นก่อนหน้าได้อย่างสมบูรณ์
ใช้เทคโนโลยี SmartHeat ซึ่งช่วยเพิ่มความสามารถในการควบคุมกระบวนการให้ดียิ่งขึ้น
พื้นที่ในการติดตั้งเล็กลง

คำอธิบายโดยละเอียด

MX-500P เครื่องจ่ายพลังงานสำหรับการเชื่อม

เครื่องแหล่งจ่ายไฟหลักที่มีการออกแบบสองช่องทางและสามารถสลับได้

การติดตั้งพื้นฐานประกอบด้วย:

MX-500P เครื่องแหล่งจ่ายไฟหลัก (ไม่รวมสายด้ามจับ)

MX-500S ระบบการเชื่อม/ซ่อมแซม

การติดตั้งพื้นฐานประกอบด้วย:

เครื่องแหล่งจ่ายไฟหลัก
MX-RM3E ด้ามจับสำหรับการเชื่อมและซ่อมแซม (มาพร้อมแผ่นรองหัวแร้งทนความร้อนสูง)
WS1 ขาตั้งแร้ง แบบพัก

หัวแร้งที่ใช้ร่วมกันได้ - STTC Series / SMTC Series

MX-500DS ระบบถอดการเชื่อม

การติดตั้งพื้นฐานประกอบด้วย:

เครื่องแหล่งจ่ายไฟหลัก
MX-RM3E ด้ามจับสำหรับการเชื่อมและซ่อมแซม (มาพร้อมแผ่นรองหัวแร้งทนความร้อนสูง)
WS1 ขาตั้งแร้ง แบบพัก
MX-DS1 ด้ามจับสำหรับการถอดการเชื่อม
ขาตั้งเฉพาะสำหรับ MX-DS1 รุ่น MX-W5DS
สายด้ามจับสำหรับ MX-DS1 รุ่น MX-RM8E
ท่ออากาศที่มีอุปกรณ์เสริม ESD รุ่น MX-DAH4
AC-CB1 แปรงทำความสะอาด
AC-CB2 แปรงทำความสะอาดท่อ
MX-DCF1 แผ่นรองและตัวกรองสำหรับห้องเก็บตัวกรอง
AC-TC เครื่องมือทำความสะอาดหัวแร้งสำหรับการถอดการเชื่อม

หัวแร้งที่ใช้ได้กับ MX-DS1 : STDC Series

หัวแร้งที่ใช้ได้กับ MX-RM3E : STTC Series / SMTC Series

MX-500SPT ระบบซ่อมแซม

การติดตั้งพื้นฐานประกอบด้วย:

เครื่องแหล่งจ่ายไฟหลัก
MX-RM3E ด้ามจับสำหรับการเชื่อมและซ่อมแซม (มาพร้อมแผ่นรองหัวแร้งทนความร้อนสูง)
WS1 ขาตั้งแร้ง แบบพัก
ด้ามจับแบบคีมละเอียด MX-PTZ (มาพร้อมแผ่นรองหัวแร้งทนความร้อนสูง)
ขาตั้งหัวแร้งสำหรับ MX-PTZ รุ่น MX-W4PT

หัวแร้งที่ใช้ได้กับ MX-RM3E : STTC Series / SMTC Series

หัวแร้งที่ใช้ได้กับ MX-PTZ : PTTC (แบบคีม) Series

MX-500AV ระบบการเชื่อม/ซ่อมแซม

การขยายฟังก์ชันของ MX-500 ที่มีอยู่ - สามารถเพิ่มการใช้งานร่วมกับด้ามจับการเชื่อม Advanced และขาตั้งจาก MX-5200

การติดตั้งพื้นฐานประกอบด้วย:

เครื่องแหล่งจ่ายไฟหลัก
MX-H1-AV - MX5200 ด้ามจับการเชื่อมขั้นสูง
MX-W1AV ขาตั้งหัวแร้ง
หัวแร้งที่ใช้ร่วมกันได้: STTC Series/ SMTC Series

MX-500UF UltraFine ระบบการเชื่อม

การขยายฟังก์ชันของ MX-500 ที่มีอยู่ - สามารถเพิ่มการใช้งานร่วมกับด้ามจับ UltraFine และขาตั้งจาก MX-5200

การติดตั้งพื้นฐานประกอบด้วย:

เครื่องแหล่งจ่ายไฟหลัก
ด้ามจับ MX-H2-UF UltraFine
MX-W1AV ขาตั้งหัวแร้ง

หัวแร้งที่ใช้ร่วมกันได้ : UFTC Series (หัวแร้งสุดละเอียด)

MX-500 ข้อมูลสเปค

อุณหภูมิในการทำงาน	10-40 ℃
อุณหภูมิสูงสุดภายนอก	55 ℃
แรงดันไฟฟ้าขาเข้า	100~240Vกระแสสลับ, ติดสายดิน
ความถี่ของไฟขาเข้า	50/60 Hz
กำลังไฟฟ้า	70W
กำลังไฟฟ้าส่งออก	สูงสุด 40W
ความถี่ของการส่งออก	13.56 เมกะเฮิร์ตซ์
ขนาดของเครื่องแหล่งจ่ายไฟหลัก (กว้าง x เส้นผ่าศูนย์กลาง x สูง)	12.1CM (4.8") X 12.1CM (4.8") X 22.2CM (8.8")
ใบรับรอง	cNRTLus, CE
ความต่างศักย์ระหว่างหัวบัดกรีกับระบบกราวด์	< 2mV
ความต้านทานระหว่างหัวบัดกรีกับกราวด์	< 2 ohms
ความยาวของสายเคเบิลที่ไม่ได้ใช้งาน	ยาว 182 ซม. (72 นิ้ว), ป้องกันความร้อน, ได้รับการรับรองความปลอดภัยป้องกันไฟฟ้าสถิต ESD
หัวเชื่อมด้ามจับ	หัวเชื่อม F
น้ำหนักของเครื่องแหล่งจ่ายไฟหลัก	2.65 KGS (5.85 ปอนด์)
