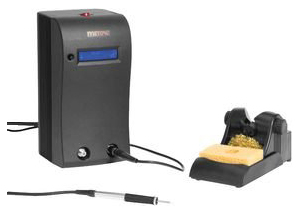

ชุดหัวแร้ง - MX-5200

MX-5200 ระบบบัดกรี ถอดบัดกรี และซ่อมแซมแบบสองช่อง

เหมาะสำหรับการใช้งานแบบสองผู้ใช้หรือผู้ใช้คนเดียวที่ต้องการใช้สองแอปพลิเคชัน ระบบ MX-5200 สามารถใช้งานผ่านด้ามจับสองด้าม โดยจะแบ่งกำลังไฟฟ้า 80 วัตต์แบบไดนามิกตามความต้องการ ช่วยเพิ่มความยืดหยุ่นและความรวดเร็วในการใช้งาน
เวลาในการฟื้นตัวที่รวดเร็ว ช่วยเพิ่มประสิทธิภาพการผลิตและปริมาณงาน ไม่ว่าการใช้งานแบบใดก็ไม่มีข้อยกเว้น ความท้าทายในด้านการบัดกรีชิ้นส่วนที่มีความหนาแน่นสูง, แผงวงจรหลายชั้น, และการบัดกรีไร้สารตะกั่วสามารถแก้ไขได้อย่างสมบูรณ์ด้วยแหล่งจ่ายไฟฟ้าที่มีการฟื้นตัวของอุณหภูมิอย่างรวดเร็วของ MX-5200
การควบคุมกระบวนการด้วย SmartHeat® เทคโนโลยีที่เราใส่ไว้ในทุกระบบของ Metcal ช่วยให้มั่นใจได้ว่าการบัดกรีและการซ่อมแซมจะดำเนินการในอุณหภูมิที่ปลอดภัยและควบคุมได้เสมอ ผู้ใช้ Metcal ทราบดีว่าการบัดกรีและการซ่อมแซมที่มีการควบคุมอย่างดีนั้นทำได้ดีที่สุดเมื่ออุณหภูมิอยู่ในระดับที่เหมาะสมและกำลังไฟฟ้าปรับตามความต้องการของโหลด
ขาตั้งหัวบัดกรี TipSaver™ ช่วยยืดอายุการใช้งานของหัวบัดกรีและเพิ่มความสบายในการใช้งานตามหลักสรีรศาสตร์ เมื่อวางด้ามจับบนขาตั้ง TipSaver™ ของ Metcal ขาตั้งในโหมดพักอัตโนมัติจะลดกำลังไฟฟ้าของด้ามจับลง การลดกำลังไฟฟ้าจะช่วยลดการเกิดออกซิเดชันของหัวบัดกรี ซึ่งเป็นสาเหตุหลักที่ทำให้หัวบัดกรีมีอายุการใช้งานสั้นลง
ด้ามจับที่ออกแบบตามหลักสรีรศาสตร์ ด้ามจับอะลูมิเนียมสำหรับการบัดกรีและการซ่อมแซมมีน้ำหนักเบาและมีระบบระบายความร้อน ทำให้ใช้งานได้สะดวกสบายมากขึ้น ด้ามจับ Metcal UltraFine™ โดดเด่นด้วยการผสานหัวบัดกรีขนาดเล็กเจเนอเรชันใหม่เข้ากับด้ามจับที่เพรียวบาง นอกจากนี้ ด้ามจับทั้งสองแบบยังมีจุดเด่นในการมอบปลอกจับที่เปลี่ยนได้สามแบบให้แก่ผู้ใช้งาน
มาพร้อมฟังก์ชันป้องกันไฟฟ้าสถิต ESD และมีการนำวงจรตรวจสอบการต่อสายดินของกระแสไฟฟ้าสลับ (AC) เข้ามาใช้งาน เครื่องตรวจสอบการต่อสายดินนี้สามารถตรวจจับความผิดปกติของการต่อสายดินในสายไฟฟ้า และจะแจ้งเตือนผู้ปฏิบัติงานพร้อมปิดระบบทันที ระบบ MX-5200 จะสามารถเริ่มทำงานใหม่ได้ก็ต่อเมื่อการต่อสายดินได้รับการแก้ไขแล้วเท่านั้น และหลังจากนั้นจะกลับมาดำเนินการบัดกรีได้ตามปกติ
แผงแสดงกำลังไฟแบบดิจิตอลพร้อมกราฟแท่ง ที่ติดตั้งในตัวเครื่องช่วยให้ผู้ปฏิบัติงานได้รับข้อมูลแสดงสถานะการบัดกรีแบบเรียลไทม์ ไม่ว่าจะใช้หัวบัดกรีขนาดใหญ่สำหรับการซ่อมแซม QFP หรือหัวบัดกรีขนาดเล็ก แผงแสดงกำลังไฟฟ้านี้เป็นทรัพยากรสำคัญในการสร้างจุดบัดกรีที่มั่นคงและเชื่อถือได้

ตัวบ่งชี้โหมดการทำงาน 4 แบบ :

1. โหมดเตรียมความร้อน: 2. โหมดกำลังไฟ: 3. โหมดพัก: 4. โหมดประหยัดพลังงาน:	ถอดด้ามจับจากขาตั้งบัดกรีเพื่อเตรียมทำการบัดกรีหรือซ่อมแซม หัวบัดกรีของด้ามจับสัมผัสกับโหลด ตัวแสดงกำลังไฟฟ้าจะให้ข้อมูลแสดงผลแบบกราฟและตัวเลขเกี่ยวกับการส่งออกกำลังไฟฟ้าของระบบ เมื่อวางด้ามจับไว้บนขาตั้งบัดกรี; กำลังไฟของด้ามจับจะลดลงและหยุดการจ่ายไฟไปยังด้ามจับระบบจะหยุดการจ่ายไฟไปยังด้ามจับโดยอัตโนมัติ ผู้ปฏิบัติงานสามารถตั้งเวลาในการปิดไฟของด้ามจับได้ตามต้องการผ่านฟังก์ชันการพักอัตโนมัติ (ตั้งแต่ 10 นาทีถึง 120 นาที)

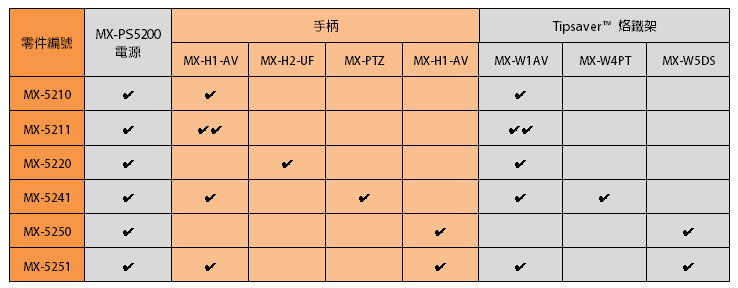

การกำหนดค่าระบบ :

คำอธิบายโดยละเอียด

MX-5210 ระบบการบัดกรีและซ่อมแซมด้วยด้ามจับเดียว

ติดตั้งด้ามจับ Advanced

สามารถทำการบัดกรีได้อย่างมีประสิทธิภาพดังต่อไปนี้ :

การบัดกรีไร้สารตะกั่ว, การบัดกรีชิ้นส่วนที่มีความหนาแน่นสูงหรือแผงวงจร, การบัดกรีชิ้นส่วนที่ไวต่อความร้อนซึ่งต้องการอุณหภูมิต่ำ, การบัดกรีและการซ่อมแซมในกระบวนการผลิตขนาดใหญ่

ใช้ร่วมกับหัวบัดกรี: ระบบ STTC/ ระบบ SMTC

MX-5211 ระบบบัดกรีและซ่อมแซมแบบสองด้ามจับ

มีคุณสมบัติคล้ายกับ MX-5210 แต่ใช้ด้ามจับ Advanced สองด้ามและขาตั้งหัวบัดกรี Tipsaver สองตัว

หัวบัดกรีที่ใช้ร่วมกัน: ระบบ STTC / ระบบ SMTC

MX-5220 ระบบบัดกรีแบบด้ามจับเดียว UltraFine

ด้ามจับบัดกรี UltraFine ถูกออกแบบมาสำหรับการบัดกรีและซ่อมแซมชิ้นส่วนขนาดเล็ก
สามารถป้องกันการเชื่อมต่อของจุดบัดกรีบน PCB และการบรรจุชิ้นส่วนความหนาแน่นสูง

หัวบัดกรีที่ใช้ร่วมกัน: หัวบัดกรี UFTC - ขนาดเล็กและความหนาแน่นต่ำ เหมาะสำหรับการบัดกรีชิ้นส่วนขนาดเล็ก

MX-5241 ระบบบัดกรีและซ่อมแซมแบบสองด้ามจับ Precision Tweezer

ด้ามจับ Advanced และด้ามจับแบบคีมที่มีความแม่นยำ
เพื่อให้ความยืดหยุ่นสูงสุดในการบัดกรีและซ่อมแซมชิ้นส่วนที่ติดตั้งบนพื้นผิวต่าง ๆ

หัวบัดกรีที่ใช้ร่วมกัน: ด้ามจับคีมเหมาะกับหัวบัดกรี PTTC Series
ด้ามจับ Advanced เหมาะกับหัวบัดกรี STTC Series / SMTC Series

MX-5250 ระบบซ่อมแซมชิ้นส่วนแบบผ่านรูด้วยด้ามจับเดียว

ใช้ด้ามจับ MX-DS1 ที่ออกแบบเฉพาะสำหรับการซ่อมแซมชิ้นส่วนแบบผ่านรู

หัวบัดกรีที่ใช้ร่วมกัน: หัวบัดกรี STDC Series - รับประกันผลลัพธ์ที่รวดเร็วและคุณภาพสูง

หมายเหตุ: อุปกรณ์นี้ต้องการการใช้ลมอัดจากโรงงานในระหว่างการซ่อมแซม

MX-5251 ระบบบัดกรี, ซ่อมแซม และการถอดบัดกรีแบบสองด้ามจับ

เหมาะสำหรับการถอดบัดกรีชิ้นส่วนแบบผ่านรู, การบัดกรีทั่วไป และการซ่อมแซม SMD รวมถึงการใช้ด้ามจับสองประเภท: ด้ามจับ Advanced และด้ามจับ MX-DS1 สำหรับการถอดบัดกรี

การใช้งาน: ใช้ได้กับบอร์ดที่มีเทคโนโลยีผสม และเสนอวิธีการที่หลากหลายสำหรับการบัดกรีและการซ่อมแซม

หัวบัดกรีที่ใช้ร่วมกัน: ด้ามจับ Advanced เหมาะกับหัวบัดกรี STTC Series / SMTC Series
ด้ามจับ MX-DS1 เหมาะกับหัวบัดกรี STDC Series

MX-5200 ข้อมูลสเปค

อุณหภูมิในการทำงาน	10-40 ºC
อุณหภูมิสูงสุดภายนอก	55 ºC
แรงดันไฟฟ้าขาเข้า	100 - 240V กระแสสลับ, ติดสายดิน
ความถี่ของไฟขาเข้า	50/60 Hz
กำลังไฟฟ้า	125W
กำลังไฟฟ้าส่งออก	โหมดเดียว: สูงสุด 80 วัตต์ต่อแต่ละช่องสัญญาณ
	โหมดคู่: การแบ่งกำลังไฟฟ้าแบบไดนามิก 80 วัตต์
ความถี่ของการส่งออก	13.56 เมกะเฮิร์ตซ์
ขนาดเครื่องหลัก (ย x ก x ส)	12.1cm (4.8") x 13.0cm (5.1") x 23.5cm (9.3")
ใบรับรอง	cTUVus, CE
ความต่างศักย์ระหว่างหัวบัดกรีกับระบบกราวด์	< 2 mV
ความต้านทานระหว่างหัวบัดกรีกับกราวด์	< 2 ohms
ความเสถียรของอุณหภูมิเมื่อไม่ใช้งาน	ในอากาศนิ่ง ±1.1℃
ความยาวของสายด้ามจับ	ยาว 182 ซม. (72 นิ้ว), ป้องกันการไหม้, การรับรองความปลอดภัยจากไฟฟ้าสถิต (ESD)
หัวเชื่อมด้ามจับ	หัวเชื่อม F
น้ำหนักของหน่วยจ่ายไฟหลัก	3.35 KGS (7.4 ปอนด์)
